4.3 FIxed-Bias Configuration

Februari 25, 2023

Sub Chapter 4.3

FIXED-BIAS CONFIGURATION

DAFTAR ISI

7. Gambar Rangkaian dan Vidio

8. Download file

1. Tujuan [kembali]

- Kita dapat memahami materi tentang konfigurasi bias tetap.

- Kita dapat memahami tentang bias pembagi tegangan.

2. Komponen [kembali]

1. Resistor

Resistor merupakan komponen listrik yang bersifat menghambat arus listrik.

2. Kapasitor

Kapasitor merupakan komponen listrik yang digunakan untuk menyimpan muatan listrik.

3. Transistor

Transistor merupan alat semikonduktor yang dapat dipakai sebagai penguat,sebagai sirkuit pemutus dan penyambung arus.

4. Ground

Ground merupakan titik yang dianggap sebagai titik kembalinya arus searah atau titik kembalinya sinyal bolak balik.

5.Batrai

Batrai adalah energi yang dapat merubah energi kimia yang disimpannya menjadi energi listrik.

6. VoltMeter

3. Dasar Teori [kembali]

Pada gambar 4.2 merupakan konfigurasi transistor dc bias yang sederhana.Meskipun jaringan menggunakan trasistor npn, dengan mengubah semua arah arus dan tegangan,persamaan dan perhitungan tetap berlaku untuk konfigurasi transistor.

Pada gambar 4.3 Suplai dc VCC dapat dipisahkan menjadi dua suplai (hanya untuk tujuan analisis) untuk mengurangi hubungan antara keduanya ke arus basis memungkinkan.

Forward Bias of Base–Emitter

Dengan menggunakan hukum KVL kita mendapatkan persamaan :

VCC - IBRB - VBE = 0

Collector–Emitter Loop

Menerapkan hukum tegangan Khirchoff searah jarum jam sekitar titik tertutup yang ditunjukkan loop dari gambar 4.5 menghasilkan persamaan :

VCE = VCC - ICRC

Level tegangan seperti VCE ditentukan dengan menempatkan kabel positif (merah) voltmeter di terminal kolektor dengan kabel negatif (hitam) di terminal emitor seperti ditunjukkan pada Gambar 4.6. Vc adalah tegangan dari kolektor ke ground dan diukur seperti yang ditunjukkan pada gambar yang sama.

Transistor Saturation

Istilah kejenuhan diterapkan pada sistem apa pun di mana level telah mencapai nilai maksimumnya.Untuk transistor yang beroperasi di wilayah saturasi, arus adalah nilai maksimum untuk desain tertentu

Dengan menerapakan hukum Ohm kita bisa tentukan resistansi antara terminal kolektor dan emitor kita bisa mendapatkan persamaan:

Pada gambar 4.10 arus saturasi yang dihasilkan untuk konfigurasi bias tetap adalah

Analisis Garis Beban

Analisis garis beban ialah beban Persimpangan dari dua plot yang menentukan kondisi operasi aktual untuk pekerjaan jaringan. Resistor beban RC untuk konfigurasi fixed-bias akan menentukan kemiringan persamaan jaringan dan persimpangan yang dihasilkan antara dua plot. Semakin kecil tahanan beban, semakin besar semakin curam kemiringan garis beban jaringan.

Pada gambar 4.12 pada output karakteristik adalah dengan menggunakan fakta berupa garis lurus ditentukan oleh dua titik. Apabila kita memilih Ic menjadi 0 mA, kita menentukan sumbu horizontal sebagai garis dimana satu titik berada.

4. Example [kembali]

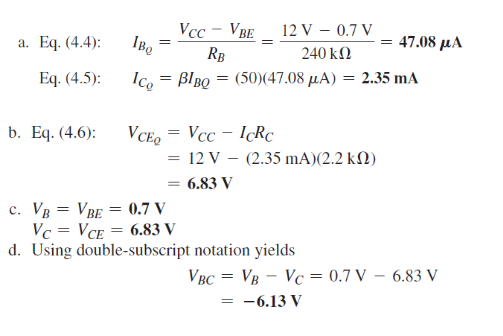

1. Tentukan konfigurasi bias tetap dari gambar dibawah ini

2. Tentukan tingkat kejunuhan jaringan pada gambar di bawah ini

3. Diberikan garis beban pada gambar dibawah ini dan titik Q yang ditentukan, tentukan nilai yang diperlukan dari Vcc,Rc,Rb untuk konfigurasi bias tetap
