Laporan Akhir 1

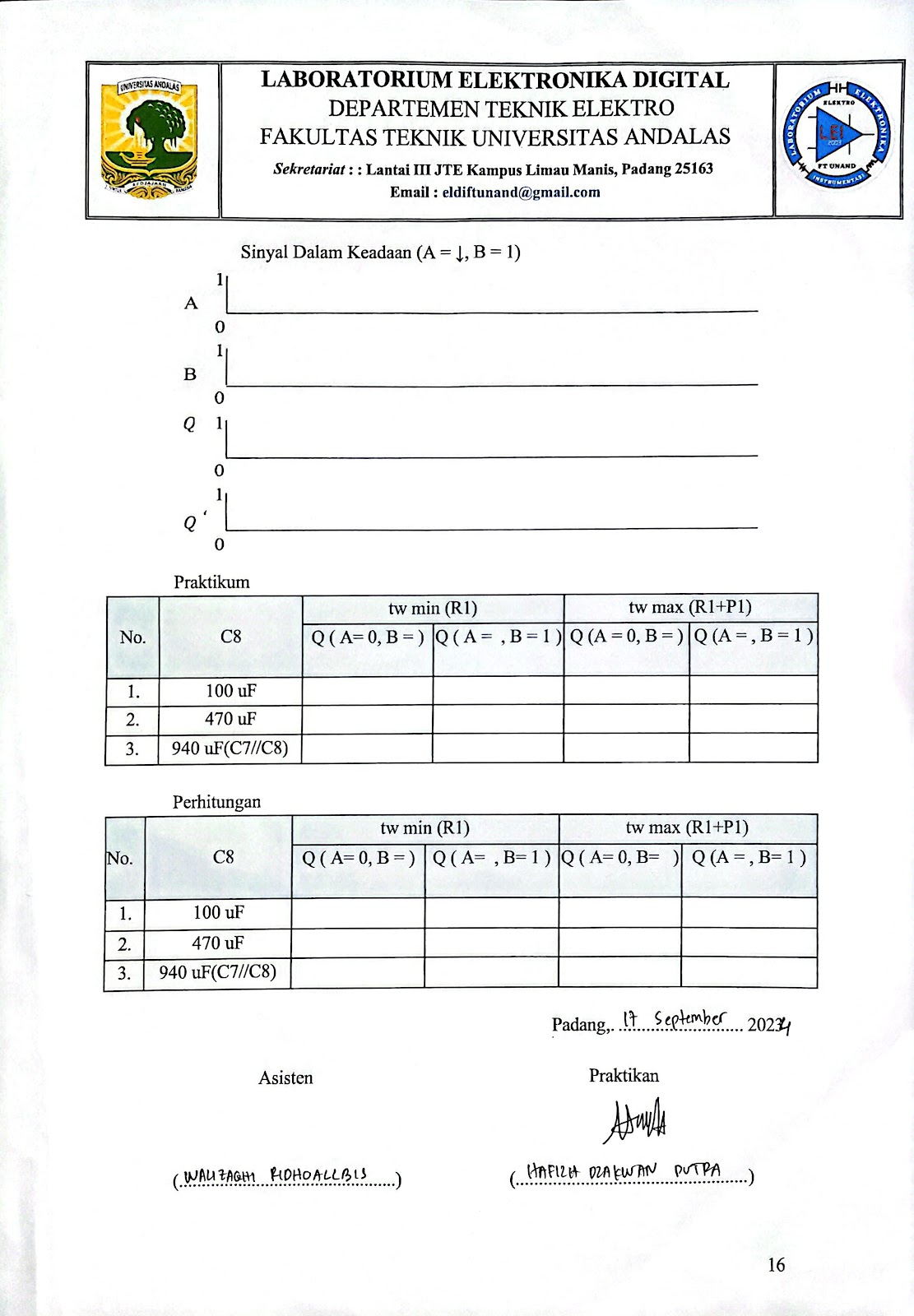

 1. Jurnal [kembali]


 2. Alat dan Bahan [kembali]

  1. Panel DL 2203D
  2. Panel DL 2203S
  3. Panel DL 2203C
  4. Jumper



 3. Rangkaian [kembali]


 4. Prinsip Kerja [kembali]

Pada rangkaian diatas terdapat beberapa gerbang logika yang digunakan. Masing masing gerbang logika memilikI prinsip kerja yang berbeda.

  • Gerbang NOT

  • Gerbang AND

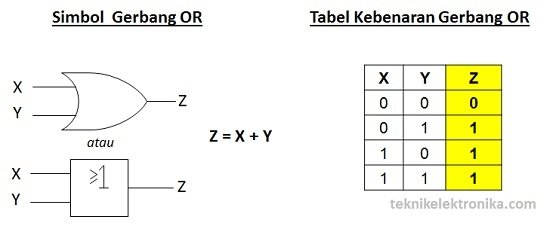

  • Gerbang OR
  • Gerbang X-OR
  • Gerbang NAND
  • Gerbang NOR
  • Gerbang X-NOR


Pada saat melakukan percobaan pada proteus, dengan input B0 dan B1. Sesuai dengan prinsip gerbang yang sudah dijelaskan diatas,

Sebagai Contoh Input B0 dan B1:

  • B0 = 1 (HIGH)
  • B1 = 0 (LOW)

Gerbang U1 (NOT):

  • Input: B1 (0)
  • Output: NOT B1 = 1
  • Fungsi: Membalikkan sinyal input, jadi jika inputnya 0, outputnya 1.

Gerbang U2 (AND):

  • Input: B0 (1) AND B1 (0)
  • Output: 0
  • Fungsi: Gerbang AND hanya menghasilkan 1 jika kedua inputnya adalah 1.

Gerbang U3 (OR):

  • Input: B0 (1) OR B1 (0)
  • Output: 1
  • Fungsi: Gerbang OR menghasilkan 1 jika salah satu atau kedua inputnya 1.

Gerbang U4 (NAND):

  • Input: B0 (1) NAND B1 (0)
  • Output: 1
  • Fungsi: Gerbang NAND menghasilkan kebalikan dari AND, yaitu 1 kecuali jika kedua inputnya 1.

Gerbang U5 (NOR):

  • Input: B0 (1) NOR B1 (0)
  • Output: 0
  • Fungsi: Gerbang NOR menghasilkan kebalikan dari OR, yaitu 1 hanya jika kedua inputnya 0.

Gerbang U6 (XOR):

  • Input: B0 (1) XOR B1 (0)
  • Output: 1
  • Fungsi: Gerbang XOR menghasilkan 1 jika inputnya berbeda.

Gerbang U7 (XNOR):

  • Input: B0 (1) XNOR B1 (0)
  • Output: 0
  • Fungsi: Gerbang XNOR menghasilkan kebalikan dari XOR, yaitu 1 jika kedua inputnya sama.

 5. Video Percobaan [kembali]

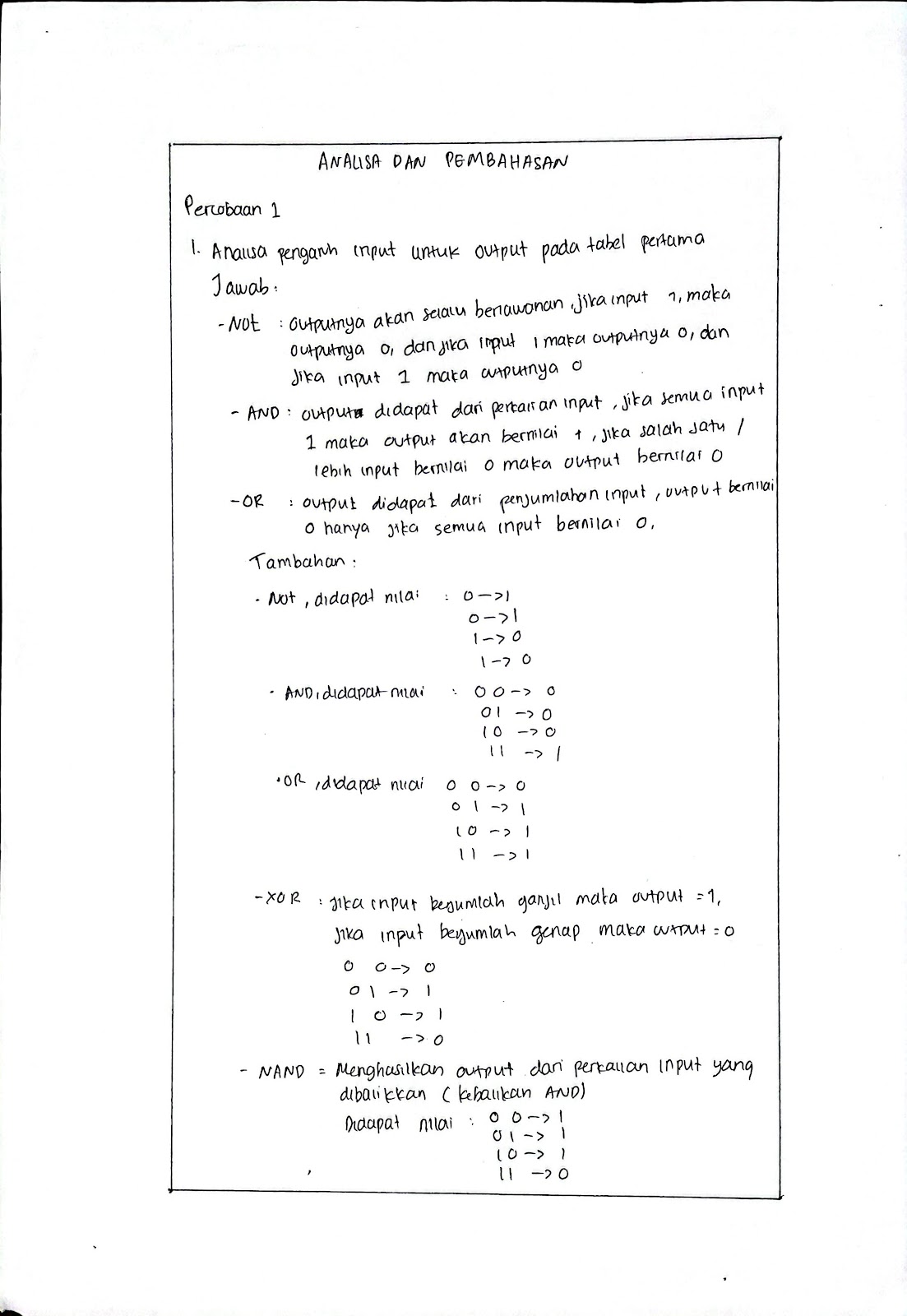

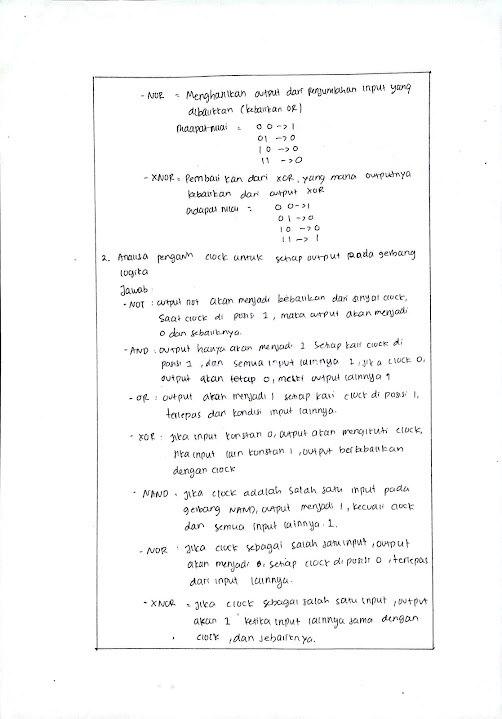

 6. Analisis [kembali]




 7. Download [kembali]

Download File Rangkaian [KLIK]
