Lapora Akhir 1 Modul 2



 1. Jurnal [kembali]


 2. Alat dan Bahan [kembali]

  1. Panel DL 2203D
  2. Panel DL 2203S
  3. Panel DL 2203C
  4. Jumper



 3. Rangkaian [kembali]


 4. Prinsip Kerja [kembali]

Prinsip Kerja JK Flip-Flop

JK flip-flop adalah jenis flip-flop yang memiliki dua input, yaitu J dan K, serta dua output, yaitu Q dan Q’. Prinsip kerjanya sebagai berikut:

  • J = 0, K = 0: Tidak terjadi perubahan nilai pada output. Keadaan flip-flop tetap sama (keadaan hold).
  • J = 0, K = 1: Output Q akan menjadi 0 (reset).
  • J = 1, K = 0: Output Q akan menjadi 1 (set).
  • J = 1, K = 1: Output akan berubah menjadi kebalikan dari nilai sebelumnya (toggle). Jika sebelumnya Q bernilai 1, maka akan menjadi 0, dan sebaliknya.

JK flip-flop merupakan perkembangan dari SR flip-flop, yang mengatasi masalah ketika kedua input S dan R bernilai 1.



Prinsip Kerja D Flip-Flop

D flip-flop atau Data/Delay flip-flop hanya memiliki satu input, yaitu D (Data), dan output Q akan mengikuti nilai D pada saat terjadi pulsa clock. Prinsip kerjanya adalah sebagai berikut:

  • D = 0: Ketika terjadi pulsa clock, output Q akan bernilai 0 (reset).
  • D = 1: Ketika terjadi pulsa clock, output Q akan bernilai 1 (set).

 5. Video Percobaan [kembali]

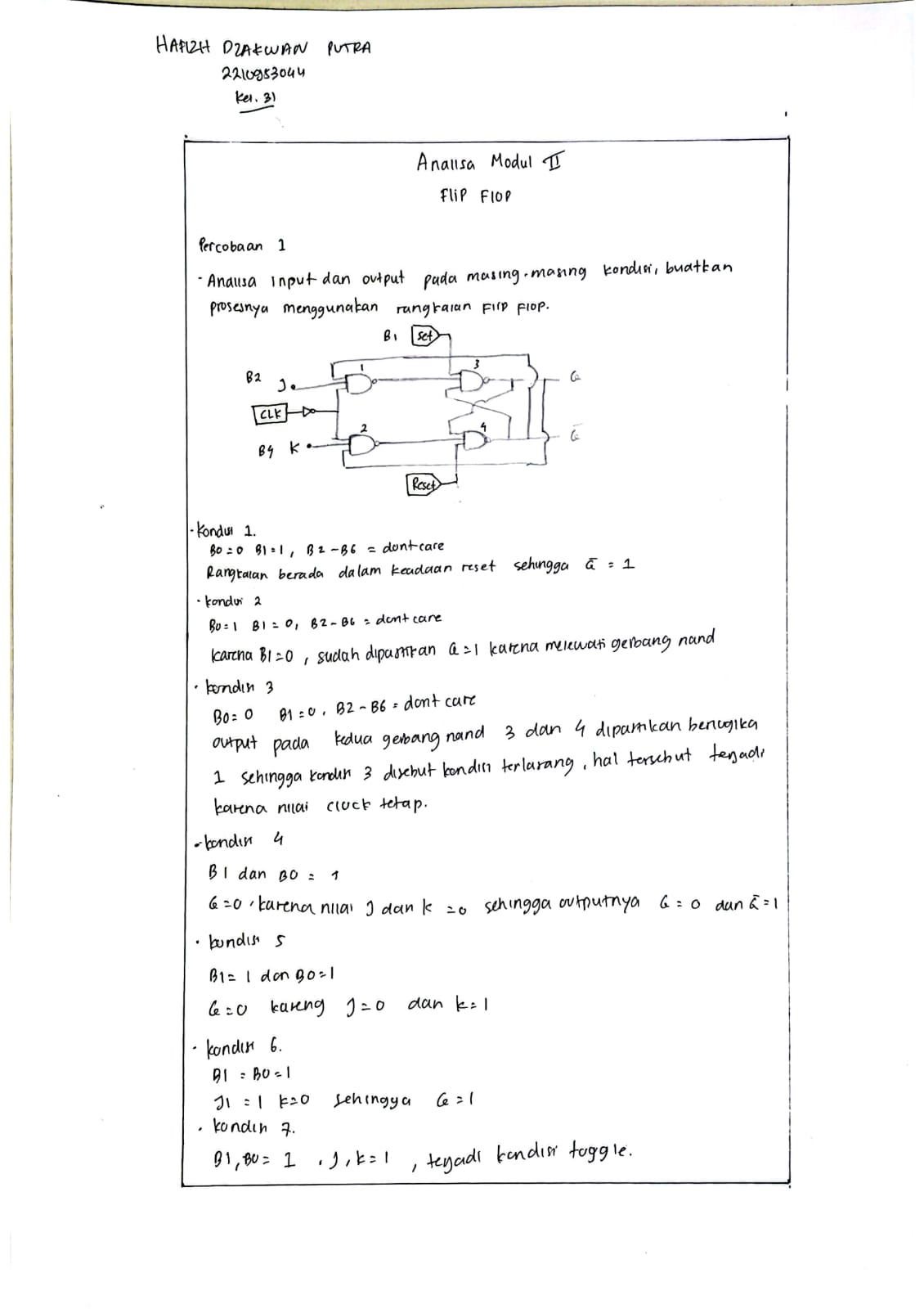

 6. Analisis [kembali]


 7. Download [kembali]

Download File Rangkaian [KLIK]
